談?wù)勌炀€隔離度
看了華為Mate 30系列的發布會，華為Mate 30系列設計了21條天線
其天線拆分大致如下：
LB(n28+LTE低頻）：2個
MB/HB(n1/n3/n38/n41+LTE中高頻):4個
n78/n77:4個
N79:4個
WiFi 2.4GHz MIMO：2個
WiFi 5GHz MIMO：2個
GNSS L1:1個
GPS L5:1個
NFC:1個
其中14個給5G，并支持8個5G頻段，總共21根天線。可以說是在5G手機領域?qū)崿F(xiàn)了絕對的領先。

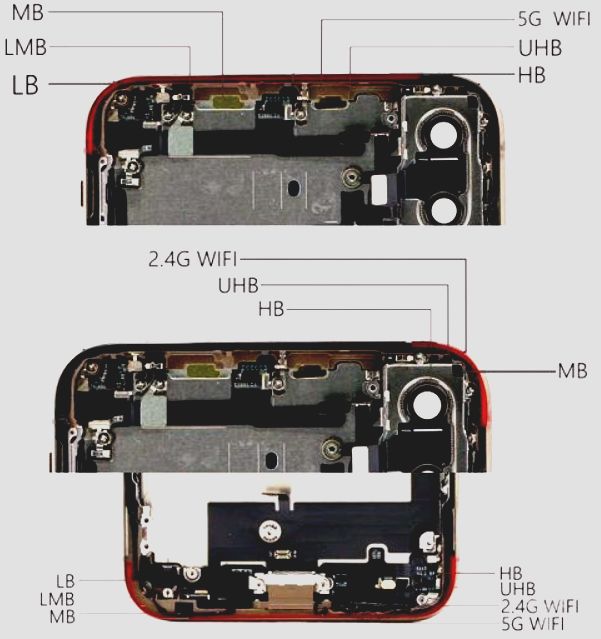

我們以某5G手機為例，它的內部天線布局如下：
在一個6.62英寸的空間尺寸下，放置如此多的天線，最為頭疼的問題就是天線之間的隔離度。
什么是隔離度呢？

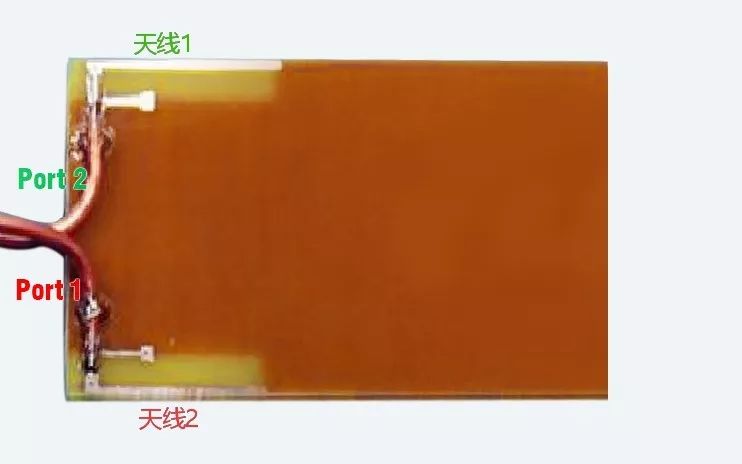

將兩個天線看成一個兩端口網絡。要考慮降低兩個天線間的干擾，實際上就是要使這個兩端口網絡的傳輸系數S21的幅度很低。在此情況下，這個傳輸系數的幅度又稱為隔離度(單位常用dB),如下圖：
對于通訊終端的天線一般要求隔離度大于15dB，如果隔離度太小，不但會降低天線本身的性能，還會互相干擾。
增加隔離度、降低天線之間的干擾的方法：
1、增大天線間的物理距離。天線的物理距離是影響天線隔離度的因素之一，增大兩個天線之間的物理距離可以減小表面波耦合，減小空間耦合。
2、采用不同的天線形式（如單極、IFA、PIFA）。影響天線隔離度的另一因素是天線的輻射方向、天線增益，采用不同的設計形式隔離度會更高。
3、采用不同的極化方式。極化隔離是增加天線隔離度的有效方法，比如垂直極化和水平極化交叉使用可以增加天線隔離度。
4、天線后面接濾波器。濾波器可以選擇性的過濾掉所需帶寬以外的干擾，從而提高天線隔離度，降低天線之間的干擾。
天線收發隔離度的好壞,將影響到系統能否正常工作。如果隔離度較差,產生干擾使發射功率降低,達不到發射機的額定輸出功率,同時使接收機靈敏度降低,從而降低了有效通訊距離。
